Кабель витая пара экранированная FTP (F/UTP), категория 5e, 4 пары (24 AWG), одножильный, экран - фольга, для внутренней и внешней прокладки (+75 C - -40 C), LSZH-UV (305 м) Cabeus

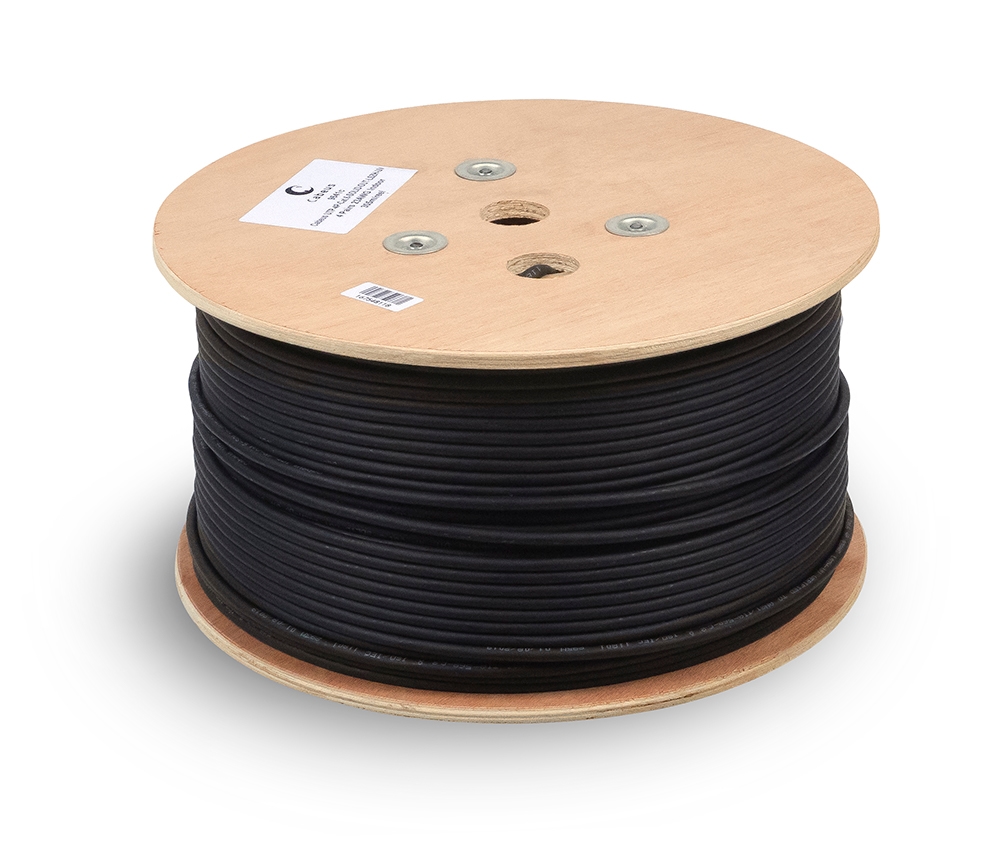

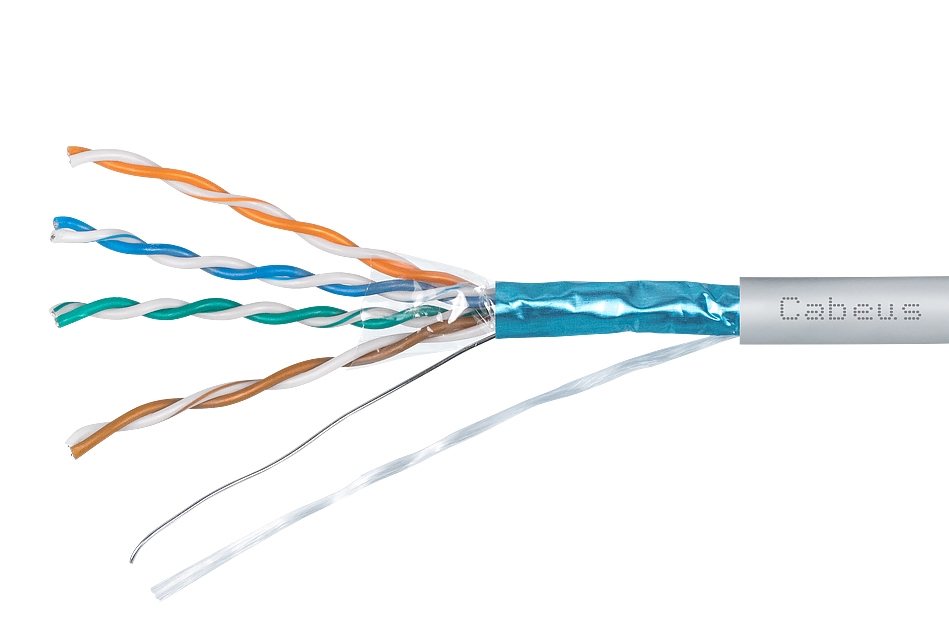

Описание Характеристики Паспорт Сопут. товары ВНИМАНИЕ!Медные кабели Cabeus обеспечивают запас характеристикв 8-9 дБ на 90 метров, в отличии от дешевого сегмента в 1,5-2 дб.Остерегайтесь кабелей сомнительного качества. Общий вид кабеля 1 - Внешняя оболочка2 - Rip-cord (разрывная нить)3 - Экран из полиэфирной алюминиевой фольги4 - Дренажный проводник 5 - Защитная пленка6 - Медный проводник7 - Изоляция проводника Схема строения кабеля Основные параметры Параметр Значение Напряжение не более 50 В Категория 5e Число пар 4 Тип F/UTP Диаметр проводника 0,50 ± 0,01мм (24 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля малодымный безгалогенный компаунд (LSZH + UV) Цвет черный Применение внешняя прокладка Масса 12 ± 0,5кг Упаковка фанерный барабан Длина кабеля 305м Fluke тест Сертификаты Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для прокладки вне зданий. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(А)-HF, стойкого к ультрафиолету Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive. Технические параметры Категория 5e Тип F/UTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внешняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,50 ± 0,01 мм (24 AWG) Изоляция проводника Материал полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции 0,88 ± 0,05 мм Оболочка кабеля Материал малодымный безгалогенный компаунд (LSZH + UV) Толщина 0,65 ± 0,05мм Диаметр кабеля 6,04 ± 0,4 мм Цвет черный Параметры кабеля Упаковка фанерный барабан Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -40 до +75 Допустимая температура эксплуатации от -40 до +75 Допустимая температура монтажа от -20 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В Частотные характеристики Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ACR-F, дБ PS ACR-F, дБ 1,00 20,0 2,00 65,3 62,3 63,8 60,8 4,0 23,0 4,0 56,3 53,3 51,7 48,7 8,0 24,5 5,8 51,8 48,8 45,7 42,7 10,0 25,0 6,5 50,3 47,3 43,8 40,8 16,0 25,0 8,2 47,3 44,3 39,7 36,7 20,0 25,0 9,3 45,8 42,8 37,7 34,7 25,0 24,3 10,4 44,3 41,3 35,8 32,8 31,25 23,6 11,7 42,9 39,9 33,9 30,9 62,5 21,5 17,0 38,4 35,4 27,8 24,8 100,0 20,1 22,0 35,3 32,3 23,8 20,8 Скачать инструкцию (PDF)
